Компьютерная томография зубов и панорамный снимок: зачем нужна КТ и в чём разница

Чтобы понять разницу, сначала разберёмся в терминах. В стоматологии есть несколько видов рентгеновской диагностики, и каждый занимает своё место. Путаница в названиях часто и рождает недоверие: пациенту кажется, что ему предлагают «то же самое, но дороже». На самом деле это принципиально разные методы.

Компьютерная томография зубов (КЛКТ)

Полное официальное название метода — конусно-лучевая компьютерная томография, сокращённо КЛКТ (по-английски CBCT). Слово «конусно-лучевая» отражает суть: источник рентгеновского излучения испускает луч в форме конуса и вращается вокруг головы пациента, делая за один оборот серию плоских проекций.

Дальше начинается главное. Компьютер собирает эти сотни проекций в единую трёхмерную цифровую модель челюстно-лицевой области. Модель строится в масштабе 1:1, то есть реальные размеры костей, каналов и корней передаются без искажения. Это критически важно: когда хирург планирует установку импланта, он должен точно знать, сколько миллиметров кости есть в конкретной точке.

Что получает пациент и врач по итогу:

• трёхмерную модель, которую можно рассматривать с любой стороны и «разрезать» на любом уровне;
• три плоскости срезов одновременно — аксиальную (горизонтальную), сагиттальную (боковую) и фронтальную;
• разрешение от 0,076 до 0,4 мм на воксель (воксель — это трёхмерный аналог пикселя);
• файл в формате DICOM — универсальном медицинском стандарте, который записывают на диск, флешку или загружают в облако вместе со специальной программой-просмотрщиком.

Область сканирования может быть разной: локальной (один-два зуба), региональной (сегмент челюсти) или полной, охватывающей весь череп, пазухи и височно-нижнечелюстные суставы.

Панорамный снимок (ортопантомограмма, ОПТГ)

Панорамный снимок называют ортопантомограммой, или сокращённо ОПТГ. Здесь трубка тоже вращается вокруг головы, но результат принципиально иной: изображение проецируется на плоскую матрицу или плёнку и остаётся двухмерным.

ОПТГ показывает всю зубочелюстную систему на одной плоской картинке: от одного височно-нижнечелюстного сустава до другого, все зубы верхней и нижней челюсти, а также нижние отделы гайморовых пазух. Это удобная обзорная «карта».

Но у плоского изображения есть неизбежные ограничения:

• геометрические искажения размеров достигают 15–30 процентов из-за того, что объёмные структуры накладываются друг на друга при проекции на плоскость;
• во фронтальном отделе, в области резцов, часто возникает зона смазанности — так называемое «слепое пятно»;
• каналы, корни и тонкие костные структуры сливаются между собой, и часть патологии просто не видна.

Прицельный снимок и смежные методы

Есть ещё более простой метод — прицельный рентгеновский снимок, который охватывает один-три зуба. Он используется для первичной диагностики кариеса, пульпита и изменений у верхушки корня. Это базовый уровень диагностики.

Отдельно стоит упомянуть телерентгенограмму (ТРГ) — снимок, который применяют в ортодонтии для расчёта параметров прикуса, и МРТ височно-нижнечелюстного сустава. МРТ, в отличие от любого рентгеновского метода, отлично показывает мягкие ткани — суставной диск, связки — и в этой задаче превосходит КТ.

Место КТ в системе диагностики

Логика назначения обычно выстраивается по возрастающей: прицельный снимок → панорамный снимок → компьютерная томография. КТ занимает вершину этой иерархии и считается «золотым стандартом» при сложных клинических ситуациях. Но важно понимать: даже самая совершенная томограмма не заменяет клинический осмотр и опрос пациента, а только дополняет их.

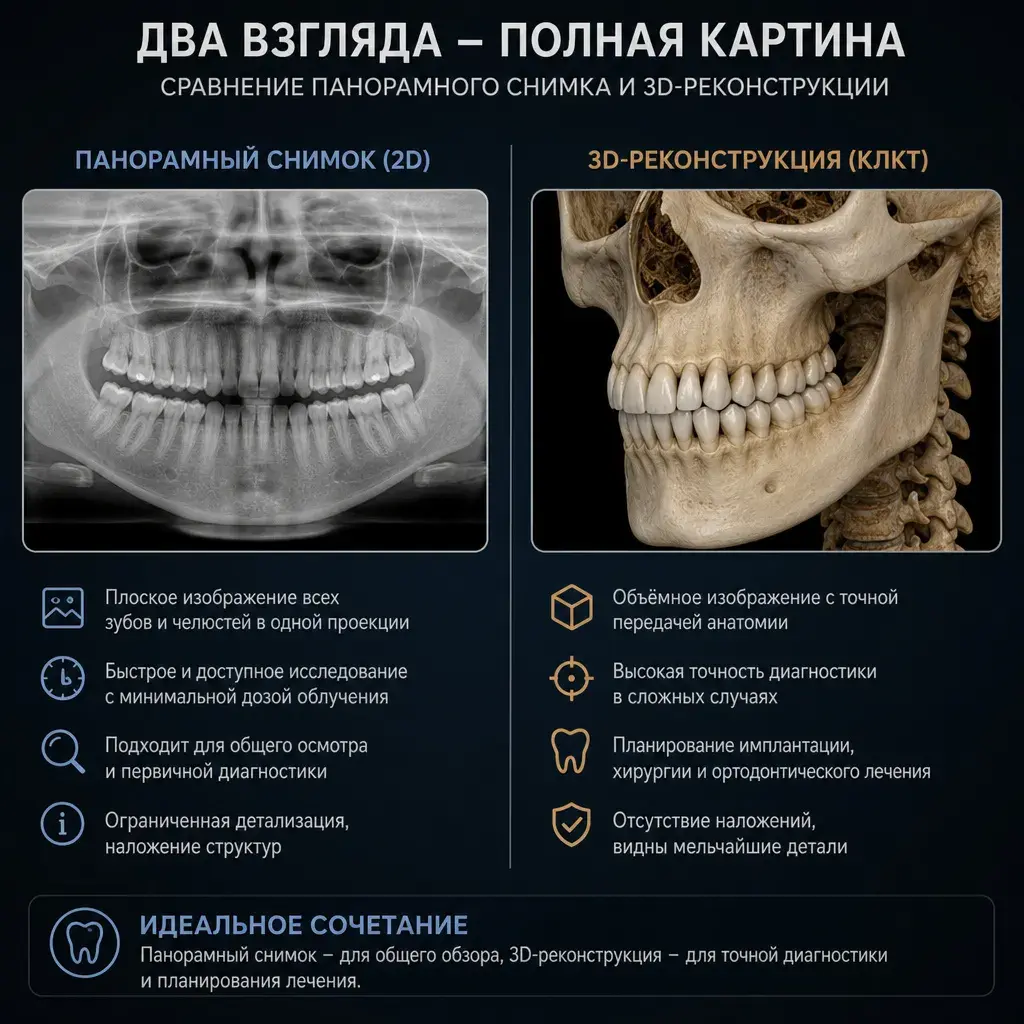

Теперь разберём отличия по ключевым параметрам. Это та самая часть, которая помогает понять, почему в одних случаях врач ограничивается ОПТГ, а в других настаивает на томографии.

Размерность и точность

Самое фундаментальное отличие — количество измерений. КТ даёт трёхмерную реконструкцию, где можно измерить расстояние в любом направлении без искажений. ОПТГ — плоская проекция, на которой анатомические структуры накладываются друг на друга.

Представьте, что вам нужно оценить толщину стены комнаты. По фотографии стены анфас вы толщину не измерите — увидите только высоту и ширину. А по объёмной модели измерите легко. Ровно так же обстоит дело с костью челюсти: панорамный снимок покажет высоту кости, но не покажет её толщину со стороны щеки и языка. Для установки импланта это решающий момент.

Диагностическая ценность

Здесь разница особенно заметна. КТ чётко визуализирует корневые каналы, костные структуры, границы патологических очагов. Панорамный снимок часто «пропускает» то, что видно на томографии.

• Скрытый кариес. На контактных поверхностях зубов, где они соприкасаются друг с другом, панорамный снимок нередко не показывает начинающийся кариес. КТ дороже и не для этого создана, но объёмные данные позволяют увидеть скрытые дефекты.
• Корневые каналы. В одном корне может быть несколько каналов, а часть из них — тонкие и искривлённые. На ОПТГ каналы сливаются в одну линию. КТ показывает их количество и форму, включая труднодоступные ответвления.
• Плотность кости. КТ позволяет оценить плотность костной ткани по шкале Хаунсфилда — это числовая шкала плотности. ОПТГ даёт лишь приблизительную визуальную оценку «плотнее-реже».

Есть и цифры из доказательной медицины. По данным исследований, точность диагностики изменений у верхушки корня (периапикальных изменений) на КЛКТ достигает около 95 процентов против примерно 67 процентов на панорамном снимке. В эндодонтии — лечении корневых каналов — результаты томографии меняют план лечения примерно в 62 процентах случаев. Это значит, что в шести случаях из десяти врач, увидев объёмную картину, корректирует тактику.

Лучевая нагрузка: самый тревожащий вопрос

Разберём главный страх пациентов честно и с цифрами. Доза измеряется в микрозивертах (мкЗв).

Чтобы эти числа стали понятными, приведу бытовые ориентиры. Естественный радиационный фон, который мы получаем просто живя на планете, составляет примерно 10 мкЗв в сутки. Значит, КТ зубов по дозе сопоставима с двумя-тремя днями обычной жизни в крупном городе или с одним авиаперелётом на короткое расстояние. Допустимая годовая доза облучения для пациента при медицинской диагностике по действующим в России нормам составляет 1000 мкЗв. Как видно из таблицы, даже полная томография головы укладывается в этот лимит с большим запасом.

Вывод простой: да, КТ несёт большую дозу, чем панорамный снимок, но эта доза находится в безопасном диапазоне и всегда сопоставляется врачом с диагностической пользой. Облучать «просто так» никто не станет, но и бояться обоснованной томографии не нужно.

Время проведения и доступность

Само сканирование при КТ занимает 20–40 секунд, обработка данных — 5–15 минут. Панорамный снимок делается за 10–20 секунд, обрабатывается 1–2 минуты. Оба метода амбулаторные, не требуют специальной подготовки.

Разница в доступности: панорамный аппарат есть почти в каждой клинике, а томограф требует отдельного кабинета, защиты и лицензии на рентгенологическую деятельность. Ещё один нюанс — срок актуальности. Данные КТ обычно считаются актуальными 6–12 месяцев, поскольку костная ткань со временем меняется, особенно после лечения или удаления зубов.

Зоны сканирования и артефакты

При КТ врач выбирает область охвата, которую называют FOV (поле обзора). Чем меньше зона, тем ниже доза и выше детализация.

Отдельная тема — артефакты, то есть искажения на снимке. Металлические коронки, брекеты и импланты рассеивают излучение и создают полосы. Движение пациента тоже смазывает картинку. Современные аппараты используют технологию подавления металлических артефактов (MAR), а от движения защищает простое правило: сохранять неподвижность 20–40 секунд.

Сводная таблица

Если после этого раздела остались вопросы по вашей конкретной ситуации, врачи клиники ТВОЙ СТОМАТОЛОГ в Новороссийске готовы объяснить, какой именно снимок нужен именно вам и почему.

Томографию назначают не потому что «так надо всем», а по чётким клиническим показаниям. Разберём основные направления.

Имплантология и хирургия

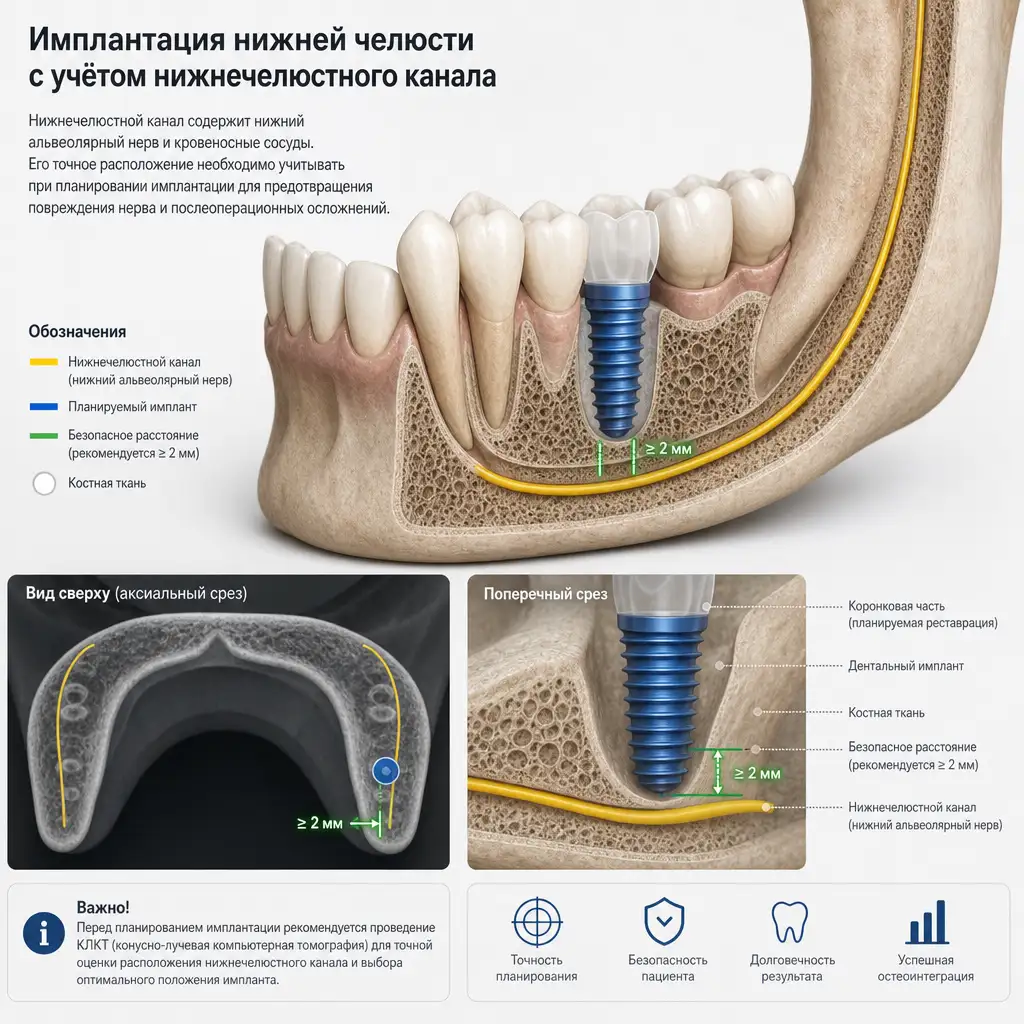

Это направление, где КТ фактически обязательна. Перед установкой импланта врач должен:

• измерить объём и высоту костной ткани, чтобы подобрать длину и диаметр импланта;
• точно определить расположение нижнечелюстного нерва и границ гайморовой пазухи, чтобы не повредить их;
• спланировать угол и глубину установки, а при необходимости изготовить хирургический навигационный шаблон;
• оценить объём кости перед костной пластикой или синус-лифтингом;
• контролировать приживление импланта и вовремя заметить воспаление вокруг него (периимплантит).

Отдельно про зубы мудрости. Перед удалением сложного, ретинированного или неправильно расположенного «восьмёрки» КТ показывает форму корней и их близость к нижнечелюстному нерву. Это снижает риск осложнений.

Лечение корневых каналов (эндодонтия)

Здесь КТ решает задачи, недоступные плоскому снимку:

• определяет точное число каналов и находит скрытые (например, второй канал в медиально-щёчном корне верхних моляров, так называемый MB2);
• выявляет перфорации корня, отломки инструментов, вертикальные трещины;
• оценивает изменения у верхушки корня — кисты, гранулёмы, периодонтит;
• помогает спланировать повторное лечение уже пролеченного канала.

Именно КТ часто отвечает на вопрос, который приводит пациента в отчаяние: «Почему зуб болит, если на обычном снимке всё в порядке?». Ответ нередко в скрытом канале или микротрещине, которые видны только в объёме.

Ортодонтия

При исправлении прикуса томография помогает оценить положение непрорезавшихся зубов (частая ситуация — ретенция клыка), рассчитать движение корней, проверить, не идёт ли рассасывание корня, и оценить состояние суставов. Для сложных случаев и планирования челюстно-лицевых операций это незаменимо.

Пародонтология и протезирование

При заболеваниях дёсен КТ показывает состояние костных перегородок между зубами, глубину костных карманов, поражения в области разветвления корней. Перед протезированием томография помогает оценить опорные зубы и спланировать конструкцию при дефиците кости.

Сложная и комплексная диагностика

КТ применяют при подозрении на кисты, опухоли и новообразования челюстей, при остеомиелите, травмах и переломах, а также при одонтогенном гайморите — воспалении пазухи, вызванном больным зубом. Плоский снимок в этих случаях часто даёт лишь неопределённую «тень», а объёмное исследование ставит точку.

Справедливости ради: далеко не всегда нужна дорогая томография. Панорамный снимок остаётся отличным инструментом, и вот когда его достаточно.

• Первичный осмотр и скрининг. При первом визите ОПТГ даёт общую картину: состояние всех зубов, наличие очагов, качество прошлого лечения. Это отправная точка.
• Детская стоматология. Для оценки смены молочных зубов, диагностики задержки прорезывания и первичной оценки прикуса панорамного снимка часто хватает.
• Мониторинг лечения. Контроль ортодонтического лечения раз в 6–12 месяцев, плановая проверка состояния зубов.
• Простые ситуации. Плановый осмотр без жалоб или удаление обычного однокорневого зуба без признаков патологии.

Ограничения ОПТГ важно знать, чтобы понимать, почему в других случаях её недостаточно: она не позволяет точно измерить объём кости, скрывает патологии за наложением структур, имеет «слепое пятно» в области резцов и не показывает толщину стенок лунки со стороны щеки и языка.

Ни один метод не универсален. Рассмотрим ограничения честно.

Противопоказания к КТ

• Беременность — главное ограничение, особенно первый триместр. Плановую томографию откладывают, экстренную проводят только при жизненной необходимости с защитой.
• Детский возраст примерно до 12–14 лет — КТ делают только по строгим показаниям.
• Грудное вскармливание само по себе не запрет: рентген не влияет на молоко, но при тревоге можно пропустить одно-два кормления для спокойствия.
• Технические — очень большой вес пациента (обычно свыше 150 кг) может ограничить работу аппарата.
• Клаустрофобия — на практике почти не проблема: стоматологические томографы открытого типа, голова не закрывается тоннелем.

Ограничения метода

КТ хуже МРТ показывает мягкие ткани, чувствительна к металлическим конструкциям (артефакты) и требует, чтобы пациент сохранял неподвижность. Кроме того, для просмотра файлов DICOM дома нужна специальная программа, что иногда вызывает затруднения.

Как часто можно делать снимки

При онкологическом наблюдении или в ходе хирургического лечения частота определяется врачом по показаниям, без формальных ограничений — здесь польза для диагностики перевешивает.

Многих пугает неизвестность. На деле всё просто и быстро.

Подготовка

Специальная подготовка не нужна. Достаточно снять металлические украшения, очки, съёмные металлические протезы и слуховые аппараты. Обязательно предупредите врача о беременности и наличии кардиостимулятора.

Ход процедуры

• Пациент стоит или сидит в аппарате — зависит от модели.
• Голову фиксируют мягкими упорами, иногда просят прикусить специальную пластинку.
• Сканирование длится 20–40 секунд, всё это время нужно сохранять неподвижность.
• Процедура полностью безболезненна, ничего не касается зубов изнутри.

Результаты и расшифровка

Результат обычно готов через 15–30 минут. Его выдают на диске или флешке в формате DICOM вместе с распечаткой ключевых срезов, часто высылают на почту или в личный кабинет. Обязательная часть — письменное описание врача-рентгенолога.

Кто интерпретирует снимок:

• Врач-рентгенолог составляет официальное заключение с описанием находок.
• Лечащий врач-стоматолог читает снимок в контексте вашего лечения и принимает клиническое решение.
• Программы с искусственным интеллектом помогают заметить детали, но остаются лишь вспомогательным инструментом, а не заменой врачу.

Сделать КТ можно в стоматологической клинике с собственным томографом, в независимом диагностическом центре или в многопрофильном медцентре. Важное право пациента: снимок можно сделать в одном месте, а лечиться в другом — данные DICOM универсальны и принимаются любой клиникой.

Соберём самые частые сомнения и ответим на них без лукавства.

«КТ вредно, я получу большую дозу радиации»

Как мы разобрали выше, доза КТ зубов сопоставима с двумя-тремя днями обычной жизни в городе или коротким авиаперелётом. Она в разы ниже допустимого годового лимита. Радиация не накапливается в организме подобно тяжёлым металлам — риск связан с суммарной дозой за жизнь, и разумно назначенная диагностика вносит в неё минимальный вклад.

«Врач назначает КТ, чтобы заработать»

Понятное подозрение. Но обоснованность назначения врач обязан отразить в медицинской документации. А главное — ошибка при планировании импланта или лечении канала «вслепую» приводит к переделкам, которые стоят пациенту дороже, чем сама томография. Добросовестный врач всегда объяснит, что конкретно он хочет увидеть.

«Я уже делал ОПТГ, зачем ещё КТ?»

Панорамный снимок и КТ — не дубли, а разные инструменты. ОПТГ дала общую картину и, возможно, показала подозрительную зону. КТ нужна, чтобы рассмотреть эту зону в объёме и точно измерить. Это как перейти от карты города к трёхмерной модели конкретного дома.

«Можно поставить имплант только по панорамному снимку?»

Технически кто-то так делает, но это риск. Без КТ невозможно точно измерить толщину кости и определить положение нерва и пазухи. Установка импланта по одному лишь плоскому снимку — это работа с закрытыми глазами. Современный стандарт имплантологии предполагает объёмную диагностику.

«У меня коронки и импланты, снимок испортится или будет нагрев?»

Нагрева при рентгене не происходит — это не индукция. Металл действительно даёт артефакты, но современные аппараты умеют их подавлять (технология MAR), и врач учитывает эту особенность при анализе.

Рентгенодиагностика в России регулируется санитарными правилами радиационной безопасности (СанПиН по рентгенодиагностике) и требует наличия у клиники лицензии на рентгенологическую деятельность. Перед исследованием вы подписываете информированное добровольное согласие.

Ваши права как пациента:

• получить снимок на руки на диске или флешке;
• использовать этот снимок для второго мнения и лечения в любой другой клинике;
• отказаться от КТ и получить информацию об альтернативах.

Обязанности клиники: обосновать назначение в документации, вести учёт дозовой нагрузки пациента и работать по действующей лицензии.

Приведу обезличенные ситуации, которые хорошо показывают, когда КТ меняет исход.

• Скрытый канал. Панорамный снимок показал в зубе два канала, лечение не давало результата, зуб продолжал беспокоить. КТ выявила третий, скрытый канал. После его обработки воспаление ушло, зуб удалось сохранить.
• Близость нерва. На ОПТГ казалось, что кости для импланта достаточно. КТ показала, что нижнечелюстной нерв проходит слишком близко. Хирург изменил длину и угол импланта, осложнения удалось избежать.
• Тень оказалась кистой. На панорамном снимке в области корня была неясная тень. Врач мог принять её за артефакт. КТ подтвердила кисту, была вовремя проведена операция.

И обратные ситуации, когда КТ не понадобилась: плановый осмотр без жалоб и простое удаление подвижного однокорневого зуба — здесь панорамного снимка было вполне достаточно.

1. Что именно вы хотите увидеть на томографии, чего не видно на моём снимке?
2. Достаточно ли локального сканирования или нужна полная область?
3. Есть ли у клиники лицензия и своё оборудование?
4. Могу ли я получить снимок на флешку для второго мнения?
5. Как результат повлияет на план и стоимость лечения?
