Телерентгенография челюстей (ТРГ) в Новороссийске: точная диагностика прикуса за один визит

В стоматологической клинике «Твой Стоматолог» в Новороссийске телерентгенографию выполняют на цифровом оборудовании с мгновенным получением результата и профессиональным цефалометрическим анализом. В этой статье я подробно разберу, зачем нужна ТРГ, как проходит процедура, насколько она безопасна и чем отличается от других видов рентгена. Материал будет полезен и тем, кому ортодонт назначил «непонятный снимок головы сбоку», и родителям, которые переживают за облучение ребёнка, и взрослым, готовящимся к брекетам или операции.

Телерентгенография — это рентгенография черепа, выполненная в строго стандартизированных условиях. Ключевое слово здесь «стандартизированных». В отличие от обычного рентгеновского снимка, ТРГ делается с фиксированного большого расстояния между источником излучения и головой пациента — как правило, от 150 до 200 сантиметров. Именно эта дистанция и есть смысл приставки «теле-» (в переводе с греческого «далеко»).

Зачем нужно такое расстояние? Всё дело в геометрии рентгеновских лучей. Когда источник расположен близко, лучи расходятся веером и проекция объекта увеличивается и искажается, как тень от предмета рядом с лампой. Когда источник далеко, лучи идут почти параллельно, а значит изображение костных структур получается с минимальным искажением пропорций. Для ортодонта это критически важно: он измеряет на снимке углы и расстояния до долей градуса и миллиметра, и малейшая деформация масштаба сделала бы расчёт бессмысленным.

У метода есть несколько названий, которые вы можете встретить в направлениях и прайсах: ТРГ, цефалометрия, боковая телерентгенография, кефалограмма, ТРГ головы, рентген черепа боковой. Всё это, по сути, одно и то же исследование. Телерентгенография входит в группу лучевых методов диагностики и является рабочим инструментом ортодонтов, хирургов и гнатологов по всему миру.

Виды телерентгенографии

Существует несколько проекций ТРГ, каждая решает свои задачи:

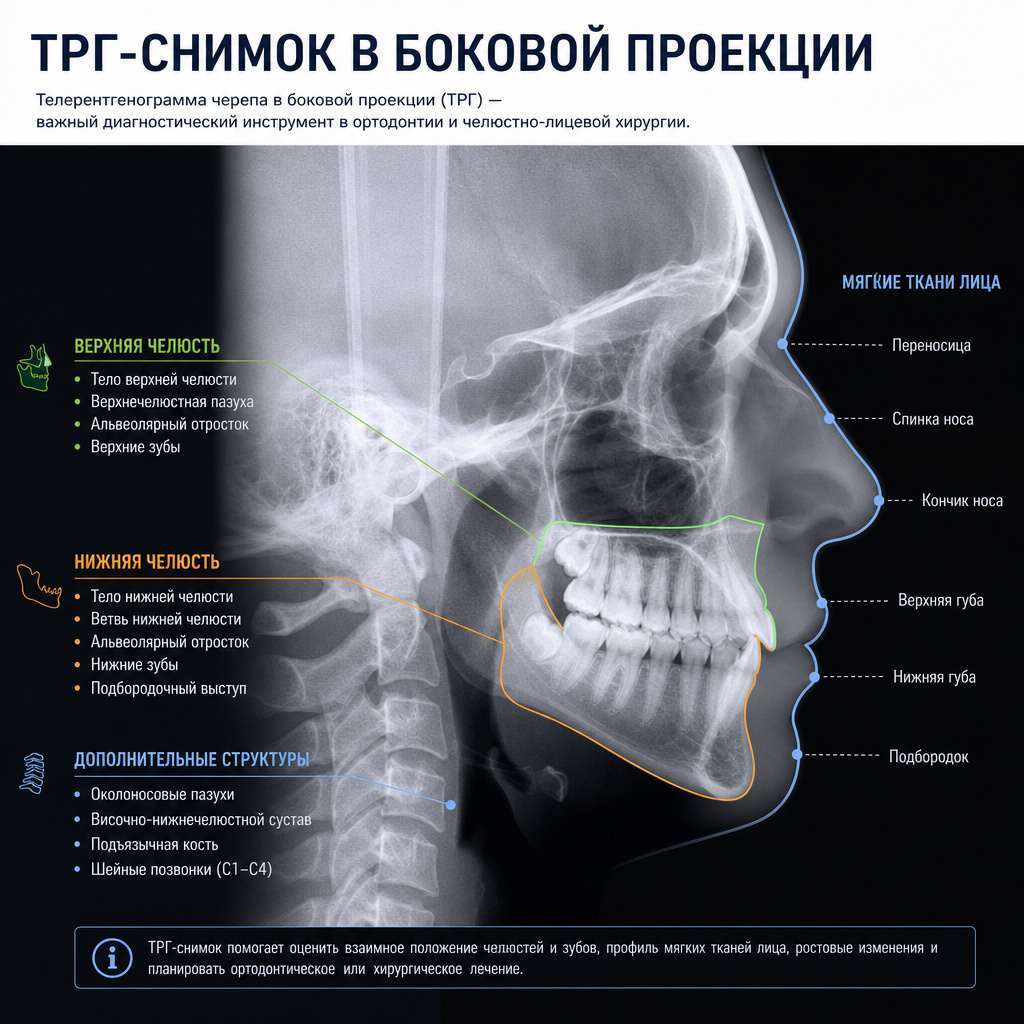

• Боковая (латеральная) проекция — самый частый вариант. Снимок делается сбоку и показывает профиль лица, позволяет оценить сагиттальные (переднезадние) аномалии, наклон резцов, тип роста лицевого скелета. Именно её чаще всего назначает ортодонт.
• Прямая (фронтальная) проекция — снимок делается анфас. Нужен для оценки асимметрии лица и трансверзальных (поперечных) аномалий, например при перекрёстном прикусе или сколиозе челюсти.
• Подбородочно-теменная (аксиальная) проекция — используется реже, для оценки трёхмерных структур основания черепа.
• Цифровая ТРГ — современный стандарт: снимок появляется на экране сразу, доза минимальна, изображение можно передать врачу по электронной почте.
• Плёночная (аналоговая) ТРГ — устаревший формат, требует проявки, даёт большую дозу и не позволяет удобно обрабатывать снимок в программе.
• ТРГ в динамике — серия снимков, сделанных на разных этапах лечения, чтобы отследить изменения.

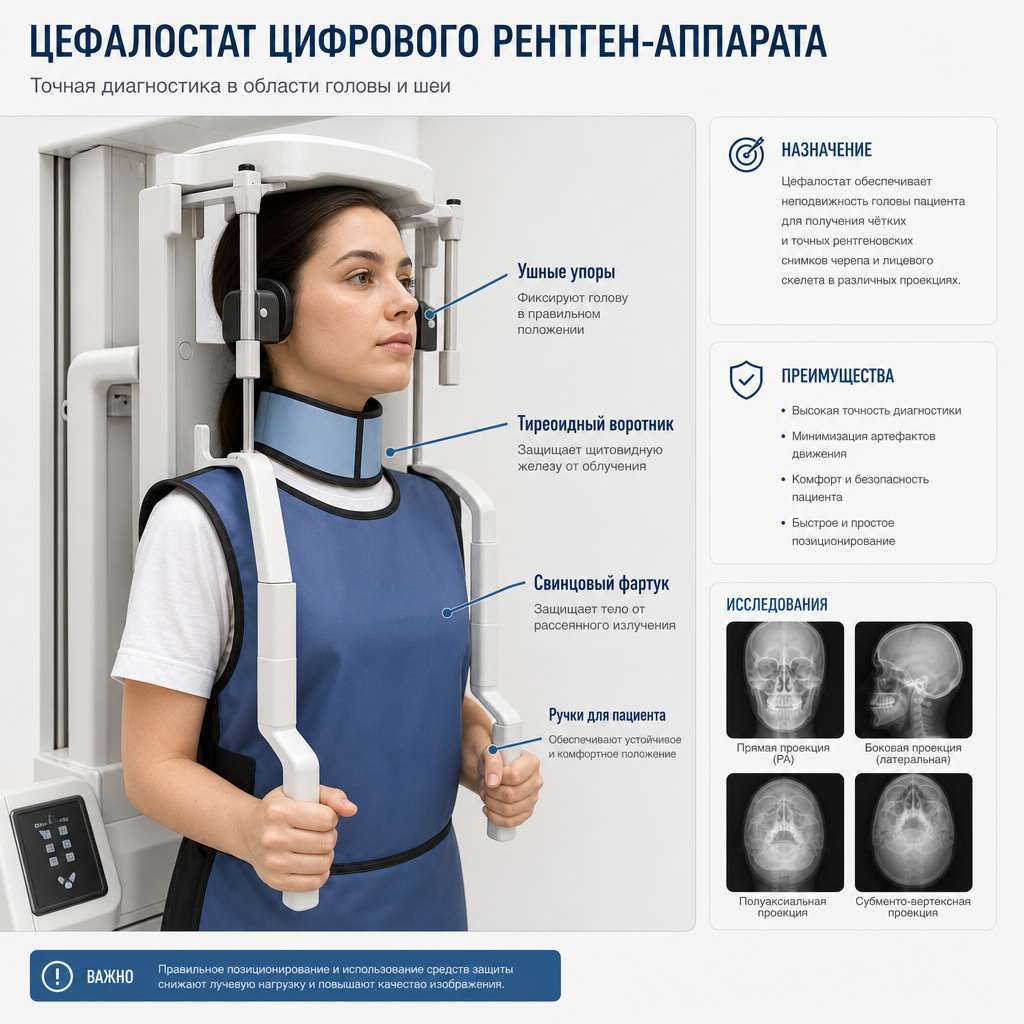

Чтобы снимок был пригоден для точных измерений, голову пациента фиксируют в специальном устройстве — цефалостате. Это система упоров, которая жёстко закрепляет голову в одном и том же положении у всех пациентов: две ушные оливы вставляются в наружные слуховые проходы, а носовой упор фиксирует переносицу. Благодаря этому снимки разных людей и снимки одного человека в разное время можно корректно сравнивать между собой.

Современное исследование выполняется на цифровом ортопантомографе с модулем цефалостата. Цифровые сенсоры вместо плёнки дают сразу два преимущества: они значительно снижают дозу облучения и обеспечивают высокое разрешение изображения.

После получения снимок анализируют в специализированных программах для цефалометрии — Dolphin Imaging, OnyxCeph, NemoCeph, Quick Ceph. Отдельно подчеркну важную деталь: оборудование должно регулярно проходить калибровку. Только откалиброванный аппарат гарантирует, что масштаб снимка не искажён и измерения корректны. В клинике «Твой Стоматолог» техническое обслуживание рентгеновского оборудования проводится по регламенту производителя.

Цефалометрический анализ: что делает врач со снимком

Сам по себе снимок — это только сырьё. Настоящая ценность рождается на этапе цефалометрического анализа. Врач наносит на изображение анатомические точки-ориентиры (их называют латинскими сокращениями: S — Sella, N — Nasion, точки A и B, Pog, Gn, Me, Go, ANS, PNS и другие), затем соединяет их в плоскости и измеряет углы и расстояния.

Ключевые ориентиры и построения:

• Плоскости: Франкфуртская горизонталь, окклюзионная плоскость (по линии смыкания зубов), мандибулярная плоскость (по нижней челюсти).
• Основные углы: SNA (положение верхней челюсти относительно основания черепа), SNB (положение нижней челюсти), ANB (взаимное соотношение челюстей — важнейший показатель), угол наклона резцов, показатель Wits.

Полученные значения сравниваются с нормативными таблицами, которые учитывают возраст, пол и этническую принадлежность пациента. На основе этого сравнения строятся выводы. Существуют разные методики анализа — по Downs, Steiner, Ricketts, McNamara, Jarabak, Björk. Каждая имеет свои акценты, и опытный ортодонт выбирает подходящую под клиническую задачу.

Расчёт может выполняться автоматически в программе (это занимает около 15 минут) или вручную с калькированием и геометрическими построениями (это дольше, от одного до трёх рабочих дней). Автоматический метод быстрее, ручной иногда точнее в спорных случаях.

Значения приведены как ориентир по методике Steiner; точная норма зависит от возраста, пола и метода анализа. Расшифровку выполняет только врач.

Что вы получаете на руки

Итоговый результат ТРГ в клинике «Твой Стоматолог» включает несколько компонентов:

• Снимок в цифровом формате (DICOM, JPEG или TIFF) — на флешку, диск или по электронной почте; распечатка по вашему запросу.
• Цефалометрическое заключение с расшифровкой всех измеренных показателей.
• Схему с нанесёнными точками, плоскостями и измерениями.
• Сравнительную таблицу ваших значений с нормой.
• Описание типа скелетного соотношения челюстей и оценку эстетического профиля лица.
• Рекомендации для лечащего врача.

Телерентгенография решает целый спектр диагностических задач, которые невозможно выполнить ни осмотром, ни фотографиями, ни моделями зубов. Вот что видит врач на снимке:

• Скелетный класс (I, II или III) — как соотносятся верхняя и нижняя челюсти между собой. Например, при III классе нижняя челюсть выдвинута вперёд, что визуально проявляется «выступающим подбородком».
• Тип роста лицевого скелета — горизонтальный, вертикальный или нейтральный. От этого зависит прогноз и тактика лечения.
• Положение и наклон резцов относительно челюстных оснований — критично для планирования перемещения зубов.
• Причину аномалии прикуса — зубная она или скелетная. Это принципиально: зубную можно исправить брекетами, скелетную у взрослого иногда только хирургией.
• Состояние дыхательных путей — ширину носоглотки, положение мягкого нёба. Это важно при диагностике храпа и апноэ сна.
• Положение подъязычной кости и мягкотканный профиль лица — губы, нос, подбородок.
• Асимметрию лицевого скелета (в прямой проекции).

Когда назначают телерентгенографию

Основные показания к ТРГ:

• Планирование ортодонтического лечения — брекеты, элайнеры, съёмные пластины.
• Подготовка к ортогнатической операции на челюстях.
• Контроль хода лечения — промежуточные снимки для оценки динамики.
• Оценка результата после снятия брекетов.
• Диагностика аномалий прикуса: глубокого, открытого, перекрёстного, дистального, мезиального.
• Оценка направления и потенциала роста челюстей у детей и подростков.
• Диагностика при синдроме обструктивного апноэ сна.
• Планирование имплантации и протезирования в сложных случаях.
• Диагностика нарушений височно-нижнечелюстного сустава (ВНЧС).

Если ортодонт назначил вам «снимок головы сбоку», речь почти наверняка идёт именно о боковой ТРГ. Это не прихоть врача, а стандарт: без цефалометрии невозможно грамотно составить план лечения.

Противопоказания

Абсолютных противопоказаний к ТРГ при соблюдении протокола защиты нет. Относительные ограничения:

• Беременность, особенно первый и третий триместры. Исследование откладывают или проводят только по строгим показаниям с усиленной защитой.
• Период лактации — важно понимать: рентгеновские лучи не накапливаются в организме и не влияют на грудное молоко, поэтому сцеживать и выливать молоко не нужно. Это относительное ограничение только из соображений общей осторожности.
• Тяжёлое общее состояние пациента.
• Невозможность зафиксировать голову в цефалостате — например, при выраженных гиперкинезах (непроизвольных движениях).

Многих пациентов пугает слово «рентген черепа». На деле процедура настолько проста и безболезненна, что дети переносят её спокойно. Расскажу, как всё происходит.

Подготовка

Специальной подготовки не требуется — ни диеты, ни лекарств. Перед снимком нужно:

• Снять металлические украшения: серьги, пирсинг, цепочки, заколки — металл даёт тени на снимке.
• При необходимости снять съёмные зубные протезы.
• Сообщить о беременности или лактации.
• Если пациент — ребёнок, стоит заранее спокойно объяснить, что процедура не больная и очень быстрая.

Направление от врача желательно, но не обязательно: в клинику «Твой Стоматолог» можно прийти на ТРГ и самостоятельно, и по направлению ортодонта из другой клиники.

Алгоритм проведения

1. Пациенту надевают защитный свинцовый фартук на тело и тиреоидный воротник на область щитовидной железы.
2. Голову фиксируют в цефалостате: ушные оливы вставляются в слуховые проходы, переносица упирается в носовой упор.
3. При необходимости на профиль наносят тонкий слой бариевой пасты — она контрастирует мягкие ткани, чтобы точно оценить профиль лица.
4. Пациента просят сомкнуть зубы в привычном прикусе и смотреть прямо, чтобы Франкфуртская горизонталь была параллельна полу.
5. Во время экспозиции нужно сделать вдох и задержать дыхание на несколько секунд, не двигаясь.
6. На цифровом аппарате снимок появляется на экране сразу.

Самый частый вопрос от пациентов, особенно от родителей: «Это же облучение, разве не вредно?» Отвечу подробно, потому что тема действительно важная и относится к вопросам здоровья.

Эффективная доза при цифровой ТРГ составляет всего 0,003–0,006 мЗв, то есть 15–30 микрозиверт. Это одна из самых низких доз среди всех рентгеновских исследований в стоматологии. Чтобы понять масштаб, сравним:

Иными словами, одна телерентгенография по облучению эквивалентна 1–3 часам естественного фона, нескольким дням обычной жизни в мегаполисе или трёхчасовому перелёту. Чтобы приблизиться к годовой допустимой норме, пришлось бы сделать сотни таких снимков за год.

Защита при этом обязательна: свинцовый фартук закрывает тело, тиреоидный воротник защищает щитовидную железу. Луч прицельный и направлен на область челюстей. Процедура соответствует требованиям СанПиН по радиационной безопасности и рекомендациям Международной комиссии по радиологической защите (МКРЗ).

Отдельно о детях: ТРГ безопасна для детей начиная с 5–6 лет, и именно в этом возрасте раннюю диагностику часто и проводят, чтобы вовремя направить рост челюстей. Многократное применение при медицинской необходимости также допустимо — например, для контроля лечения.

Пациенты часто путают эти три исследования или считают, что достаточно одного. Разберёмся, для чего нужен каждый метод.

Важный момент: ТРГ и ОПТГ не заменяют, а дополняют друг друга. ОПТГ показывает состояние всех зубов и челюстей в развёртке, а ТРГ — соотношение челюстей и профиль в цифрах. Поэтому ортодонты почти всегда назначают их в комплексе.

КЛКТ даёт трёхмерную картину и незаменима в сложных хирургических и имплантологических случаях, но она дороже и даёт большую дозу. Для рутинной ортодонтической диагностики связка «ТРГ + ОПТГ» остаётся оптимальной по соотношению информативности, дозы и цены.

Помимо снимков, ортодонт использует и другие методы диагностики: фотопротокол лица и полости рта, слепки или цифровые оттиски (3D-сканирование зубных рядов), при подозрении на патологию сустава — МРТ ВНЧС, а также функциональные пробы.

Телерентгенография актуальна для очень разных пациентов:

• Дети 5–12 лет — в период смены зубов, для ранней коррекции и оценки роста челюстей.
• Подростки 12–18 лет — основной период ортодонтического лечения на фоне активного роста.
• Взрослые 18–40 лет — брекеты, элайнеры, подготовка к операции.
• Пациенты старше 40 — при протезировании, имплантации, коррекции прикуса.
• Пациенты с храпом и апноэ сна — для оценки дыхательных путей.
• Пациенты с болями в ВНЧС.

В клинику «Твой Стоматолог» в Новороссийске приходят и те, кто лечится у нас, и те, кого направил ортодонт из другой клиники: мы принимаем пациентов со сторонними направлениями и передаём снимок и заключение лечащему врачу в удобном формате.

Собрал возражения, которые слышу чаще всего, и отвечаю на них прямо.

• «Это вредно». Доза ТРГ равна нескольким часам обычной жизни в городе или короткому перелёту. Плюс защита фартуком и воротником. Реальный вред отсутствует.
• «Дорого». Без ТРГ ортодонт не может составить корректный план. Ошибка в плане обходится в разы дороже, чем один снимок. Правильная диагностика — это экономия.
• «Больно». Процедура полностью безболезненна и длится 1–3 минуты. Никаких уколов и неприятных ощущений.
• «Не понимаю зачем». ТРГ показывает скелетную основу прикуса — то, что не видно при осмотре. Это фундамент диагноза.
• «Можно ли детям». Да, с 5–6 лет. Доза минимальна, луч прицельный, мозг и щитовидная железа защищены.

Стоимость телерентгенографии зависит от объёма исследования. В клинике «Твой Стоматолог» ценообразование прозрачное, без скрытых доплат за запись на диск или отправку по почте. Ориентировочная структура цен:

Актуальные цены и действующие акции уточняйте по телефону или на приёме. Мы всегда заранее называем полную стоимость.

• Современное цифровое оборудование с модулем цефалостата — минимальная доза и высокая точность снимка.
• Квалифицированный персонал: снимок выполняет обученный специалист, а расшифровку проводит врач.
• Быстрый результат — снимок готов сразу, заключение можно получить в день обращения.
• Результат в электронном виде: отправим ортодонту по почте или в мессенджер.
• Подробное цефалометрическое заключение с таблицей норм.
• Приём пациентов со сторонними направлениями.
• Прозрачные цены без скрытых платежей.
• Удобная запись — онлайн, по телефону или через мессенджер, часто приём в день обращения.

Если вам назначили ТРГ или вы только начинаете путь к ровной улыбке, запишитесь на исследование удобным способом. Мы поможем разобраться в результатах и подскажем следующие шаги.
